電站鍋爐的過熱器管長期在高溫、高壓條件下運行，組織性能會老化，最終導致管子蠕變失效而發生爆管。引起鍋爐爆管的原因很多很復雜，主要的幾種情況，在非常高的溫度下，水蒸汽會與鋼材料中的鐵發生反應，生成四氧化三鐵和氫，在鋼質鍋爐管件的內壁和外壁上形成一種被稱為四氧化三鐵銹層的堅硬且易碎的特殊氧化鐵。

            例如管子金屬微觀組織球化、管子內外璧的氧化、管子壁厚的減薄等，都與金屬氧化層厚度有關。四氧化三鐵銹層的加厚及其相關的金屬損傷是影響鍋爐管件使用壽命的重要因素。

利用超聲波技術無損測量管子內壁氧化膜厚度，可以對爐管進行無損測量，通過選擇合適的參數可以提高測量精度。超聲波測厚儀是用于測量氧化層厚度的一種便攜檢測儀器，它快速、無損傷。

用超聲波測厚儀測量管子內壁氧化層厚度，進而通過管壁厚度、管子的應力等參數計算出管子剩余壽命，能夠指導電廠有針對性地?fù)Q管，可以有效地防止因過熱引起的管子爆破。在電廠進行現場測量，實現無損檢測，從而降低了鍋爐爐管的爆管風險，提高了部件的使用效率。

我們沈陽宇時先鋒檢測儀器有限公司關于測量鍋爐內部氧化層的測厚儀解決方案如下：

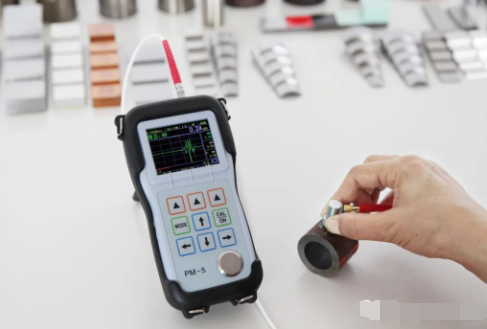

    利用PM-5升級款借助A掃描波形方式在結合參數調節來實現氧化皮及鋼管壁厚同時測量

原理講解：

 超聲波從一種介質傳播到另一種介質時，在兩介質的分界面上會產生反射。反射脈沖的問隔時間正比于材料厚度，將這個時間轉化為厚度值表示，即為被測材料厚度。我們的PM5 Gen2測厚儀使用專用高頻探頭與專用耦合劑一起使用時，可測量厚度低達約0.2毫米的管內壁氧化膜厚度。并能同時顯示鋼管壁厚、內壁氧化膜厚度和整體厚度。

如圖2所示（圖中all為延遲塊界面回波，bll為鋼管內壁的反射波，B11是超聲波穿過氧化皮后遇見空氣的反射信號）

要了解有關氧化層和鍋爐管件厚度測量更詳細信息，請聯系我們 15734068833！

沈陽宇時先鋒檢測儀器有限公司從2005年開始研發銷售超聲波測厚儀，目前已有多款多功能測厚儀，可穿透厚涂層測量基材厚度，可測量大厚度橡膠材料、玻璃纖維材料、碳纖維材料、塑料王，小管徑壁厚測量，高溫材料厚度測量，也可以測量高度腐蝕金屬材料，多層材料同時測厚，多通道在線測厚，根據用戶需求提供測厚解決方案，歡迎您前來咨詢：15734068833！
