高溫測厚的重要性

近年來，煉化生產(chǎn)裝置因物料含高酸高硫等腐蝕介質(zhì)，造成管線和容器的腐蝕問題時有發(fā)生。超聲波測厚在腐蝕監(jiān)測上應(yīng)用越來越廣泛。管道定點測厚，通過檢測，對嚴(yán)重減薄的管道提前采取預(yù)防保護(hù)措施，杜絕泄漏的發(fā)生。因此，定期對管道進(jìn)行檢測，以及時發(fā)現(xiàn)缺陷并維修管道，對保證管道的安全使用具有重要意義。

高溫測厚的技術(shù)難點

目前國內(nèi)針對超聲波高溫測厚技術(shù)主要有兩大技術(shù)難點，一是溫度在250℃以上非常難測出數(shù)值，而且溫度越高，檢測難度越大。從高溫測厚使用的儀器來看,主要檢測難度受儀器、探頭、耦合劑、檢測人員手法及現(xiàn)場環(huán)境等多種因素影響。

宇時先鋒高溫測厚取得技術(shù)突破

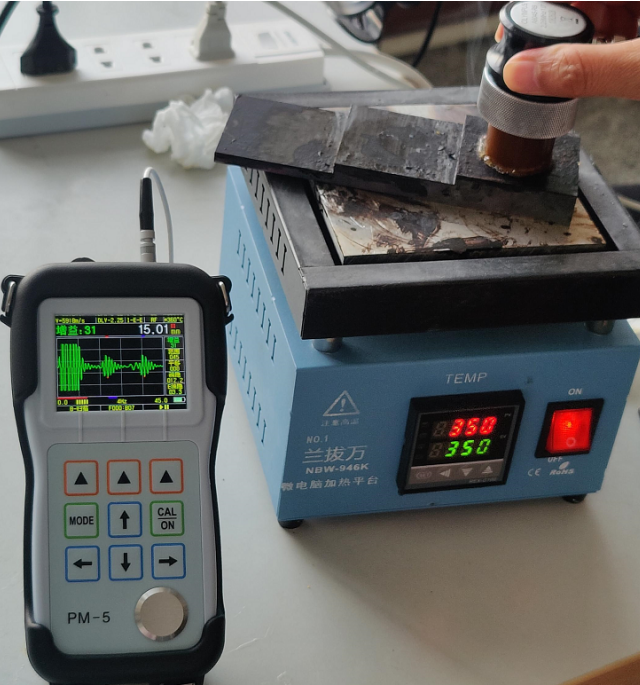

為實現(xiàn)高溫測厚，沈陽宇時先鋒從解決影響高溫檢測幾大難題入手，購買了加熱臺，建立與現(xiàn)場生產(chǎn)實際相符的檢測條件，再對標(biāo)塊進(jìn)行標(biāo)定后進(jìn)行檢測，通過進(jìn)行多次對比試驗，以達(dá)到提高測量準(zhǔn)確性，現(xiàn)已實現(xiàn)對400℃的設(shè)備管道壁厚的測量。

01、關(guān)于探頭

    我們的高溫探頭采用特殊的耐高溫材料具有更高的熱回彈性和隔熱性。使用溫度最高達(dá)400℃可使探頭在熱燙表面上進(jìn)行間歇性接觸。(測量時間不能超過10s，冷卻60s)

02、關(guān)于耦合劑

大多數(shù)常規(guī)高溫耦合劑如果用在高于200℃的熱表面上，會造成耦合劑干結(jié)、碳化，使“耦合”失效。我們提供不同溫度的進(jìn)口高溫耦合劑，這類耦合劑在高溫下可以保持穩(wěn)定的液態(tài)或糊狀，而不會蒸發(fā)成氣體，也不會被燒焦或散發(fā)出有毒氣體。具有高溫穩(wěn)定性、低腐蝕特性、低毒和低煙等特點。

03、關(guān)于儀器

  1、波形調(diào)整因為高溫測量過程中會出現(xiàn)較大的聲能衰減現(xiàn)象，因此在測量之前提高增益值通常都非常有用。我們的PM-5系列特有的實時A掃描測量功能，通過回波顯示幫助使用者觀察波形，不用擔(dān)心讀數(shù)型儀器錯過、漏過信號。增益調(diào)節(jié)功能，信號太弱“看”不到?jīng)]有測量值，那就把信號增強(qiáng)。

   2、溫度補(bǔ)償功能一般固體中的聲速隨介質(zhì)溫度升高而降低。高溫環(huán)境會對壓力容器和管道的檢測產(chǎn)生不利影響，干擾最終的檢測數(shù)據(jù)的精準(zhǔn)度。PM-5系列可以補(bǔ)償因溫度變化而引起的聲速變化。例如當(dāng)試塊處于室溫下，而實際被測材料會處于較高的溫度環(huán)境時，這個功能會很有用。使用溫度補(bǔ)償功能時，用戶可以手動輸入校準(zhǔn)試塊和工件溫度，儀器自動顯示經(jīng)過溫度校正的厚度值。

   3、使用暫停功能PM-5系列使用暫停功能可進(jìn)行測量后處理操作，尤其是進(jìn)行高溫測量時，用戶無需始終將探頭耦合到被測工件上，可使用該功能暫停測量操作后，再將探頭從被測工件上移開，方便地調(diào)節(jié)增益等參數(shù)，以便得到穩(wěn)定的測量數(shù)據(jù)。

04、實測中的要點選擇合適的耦合劑

測量前，耦合劑應(yīng)涂抹在探頭測量面上，然后對被測位置進(jìn)行測試，不要使勁按壓探頭以免耦合劑完全排空影響測量。移開探頭后，馬上用棉紗布將被測點和探頭底面擦凈，避免耦合劑被測面和探頭底面形成結(jié)垢、影響下一次的耦合。

建議使用周期:接觸時間最長為10秒，然后用空氣冷卻1分鐘。然而，探頭本身不能被加熱到超出50℃ (122℉) 的溫度。

高溫測厚儀是一種非常重要的檢測設(shè)備，通過科學(xué)技術(shù)手段實現(xiàn)在役運(yùn)行的塔、罐體、管道進(jìn)行高溫腐蝕監(jiān)測和測量，監(jiān)測它們在使用過程中受腐蝕后的減薄程度，是無損檢測行業(yè)必不可少的檢測儀器。

沈陽宇時先鋒檢測儀器有限公司從2005年開始研發(fā)銷售超聲波測厚儀，目前已有多款多功能測厚儀，可穿透厚涂層測量基材厚度，可測量大厚度橡膠材料、玻璃纖維材料、碳纖維材料、塑料王，小管徑壁厚測量，高溫材料厚度測量，也可以測量高度腐蝕金屬材料，多層材料同時測厚，多通道在線測厚，根據(jù)用戶需求提供測厚解決方案，歡迎您前來咨詢：15734068833！
