測量R角零部件厚度的專用探頭支架實物分享

  我們經常會遇到客戶要測量的產品是不規則的且接觸面比較小，像汽車沖壓件的R角部位需要測量厚度來確認拉伸減薄率，測量6-8mm直徑的銅管，鋼管，鋁管，還有其他一些大曲率彎頭部位的零部件。

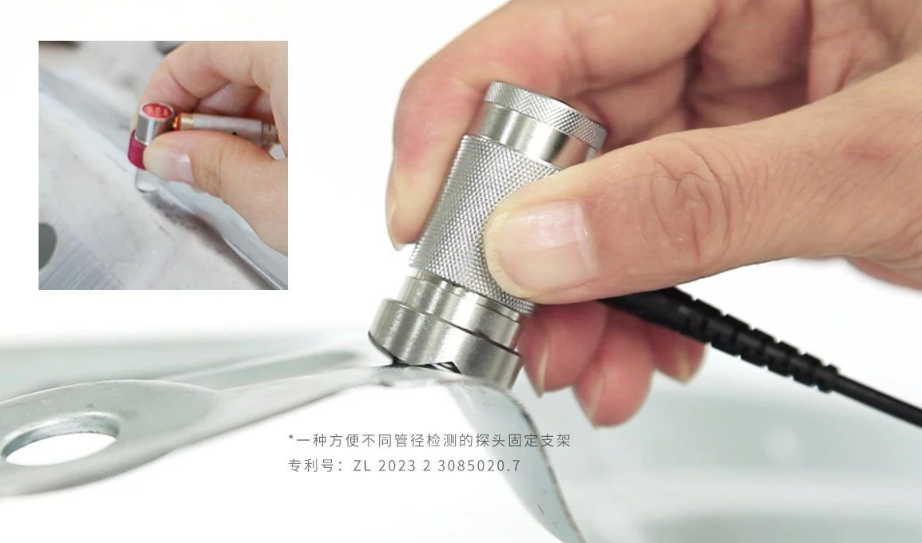

   針對以上工況測厚需求我們需要選擇接觸面小的測厚探頭來進行測試，被測工件測量面小，尖窄的延遲塊端部很難使探頭保持與被測材料表面垂直的狀態，會導致信號波幅減小，甚至?xí)剐盘柾耆珌G失。那么在測試的過程中對于操作者的手法要求極高，需要控制好探頭與被測工件的垂直問題，需要檢測人員不斷移動探頭，找到最佳測量角度。針對這種測量問題，我們我們沈陽宇時先鋒為這些探頭提供裝有彈簧的支架，支架前端是V形槽，方便在檢測過程中使探頭保持穩定垂直的狀態，是很有效果的。

  測量效果如下圖所示

使用宇時先鋒PM5 Gen2超聲波測厚儀，通過調整實時A掃描波形，為您提供所需的測量信息，以確保選擇了正確的底面回波。為了更方便快速的完成測量，還可以選配使用儀器的高速測量、自動凍結或定向捕捉等功能，測量快速穩定。

宇時先鋒提供多種類型和尺寸的超聲測厚探頭，選擇一種合適的探頭是檢測過程中至關重要的第一步。要正確選擇探頭，就需要考慮多種因素，其中包括被測工件的厚度、材料和幾何形狀。
