超聲檢測靈敏度校準及缺陷定量檢測方法匯總

2023-02-17 09:36:29 admin

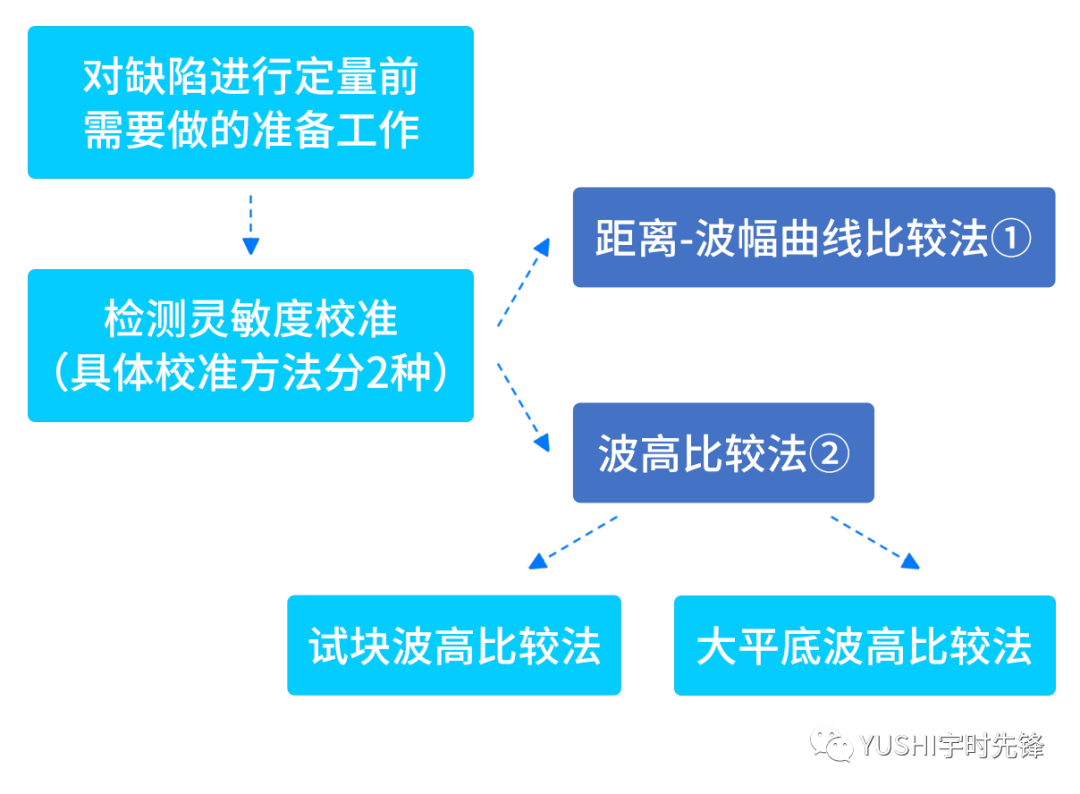

超聲檢測靈敏度校準方法匯總


     超聲波探傷檢測時為了更好的對缺陷進行定位,定量,我們需要了解以下知識!


①距離—波幅曲線比較法

適用:無底波,工件厚度X<3N

      曲線法校準檢測靈敏度是利用對比試塊中規則反射體大小相同而距離不同來制作距離—波幅曲線作為基準靈敏度,實際檢測中用缺陷反射回波與該曲線進行比較來確定缺陷的當量大小。


②波高比較法中的試塊比較法

適用:與被檢工件材質、聲程及聲學性能相近的對比試塊

      需要加工一個試塊,通過標準要求將試塊中的反射體波高調節到規定高度來確定檢測靈敏度。


②波高比較法中的大平底波高比較法

適用:工件平或者曲底面,X≥3N

      已知工件大平底靈敏度,然后利用工件底面回波與同深度的人工缺陷的回波分貝差來確定檢測人工反射體的檢測靈敏度。

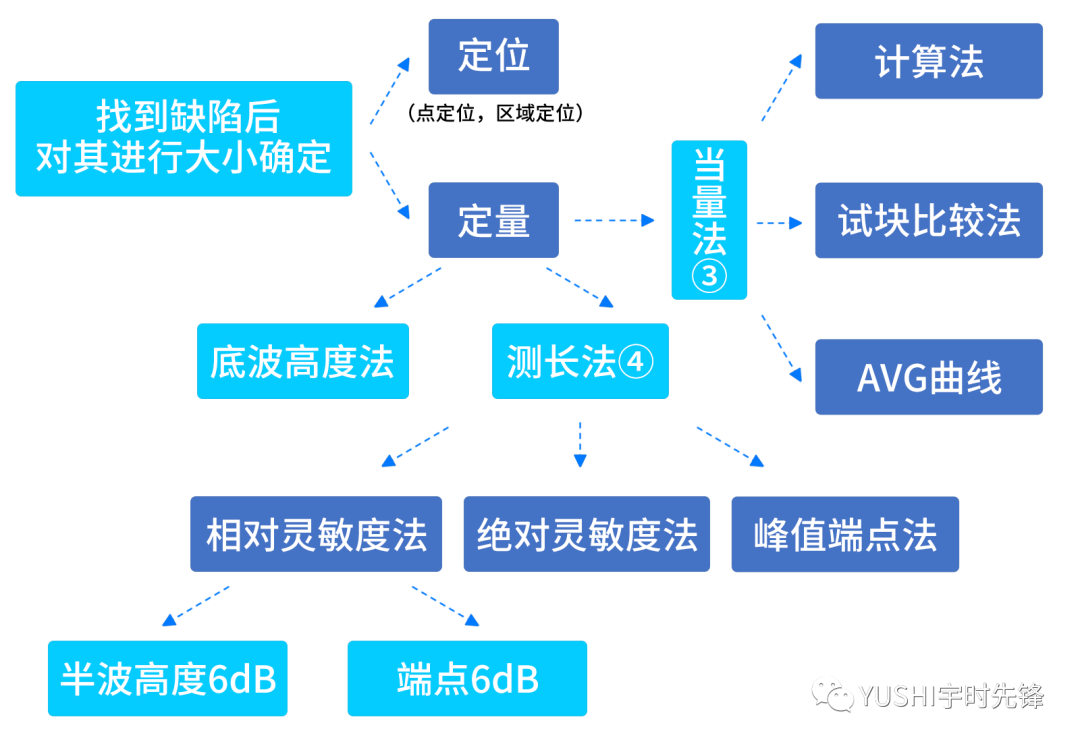

缺陷定量檢測方法匯總


③當量法

適用:X≥3N,且缺陷尺寸小于聲束截面尺寸

   其中計算法和AVG曲線都是通過理論回波聲壓公式進行計算,前者是人工代入公式手算,后者是通過在儀器上繪制AVG曲線儀器自動計算。


④測長法

適用:聲束截面尺寸大于缺陷尺寸

根據缺陷波高與探頭移動距離來確定缺陷尺寸

相對靈敏度測長法:

      以最高波為相對基準,探頭沿缺陷長度移動探頭,降低一定分貝值(常用降低6dB)來測定缺陷長度;

該法分為半波高度法也叫6dB法:

將波高降低6dB后正好為原來的一半;

又分端點半波高度法也叫端點6dB法:

當缺陷各部分反射波高有很大變化,有多個高峰時,測長法常采用端點半波高度法。

絕對靈敏度測長法:

   在儀器靈敏度條件一定時,探頭沿缺陷長度方向平行移動,當缺陷波高降到規定高度時(通常是評定線)探頭移動的距離為缺陷的指示長度。
