超聲波脈沖發生接收器中的發射端參數如何設置呢？

首先我們來了解一下超聲波脈沖發生接收器的工作原理：

1. 發射階段：

• 脈沖發生器產生高頻電脈沖信號，經發射電路放大后加載到超聲波探頭上。

• 探頭中的壓電晶片（如石英、PZT 陶瓷）因逆壓電效應，將電信號轉換為機械振動，產生超聲波并耦合到被測介質中。

2. 傳播與反射階段：

• 超聲波在介質中傳播時，遇到聲阻抗差異界面（如缺陷、邊界）會發生反射，形成回波信號。

3. 接收階段：

• 回波信號作用于探頭，壓電晶片通過正壓電效應將機械振動轉換為微弱電信號，經接收電路放大、濾波后，由信號處理模塊分析回波時間、幅度等信息，判斷缺陷位置與性質。

二、發射參數中的——發射電壓、脈沖寬度與探頭頻率的設置匹配原理

    1. 發射電壓（激勵電壓）的設置

• 作用：決定超聲波的初始能量，影響信號強度與檢測靈敏度。

• 設置依據：

• 介質衰減特性：衰減大的材料（如粗晶金屬、高阻尼材料）需提高電壓以補償能量損失（如檢測奧氏體不銹鋼時，電壓常設為200-400V）。

• 檢測距離與厚度：厚工件或遠場檢測需更高電壓以確?；夭ǚ底銐颍ㄈ鐧z測 100mm 以上鋼材時，電壓可從 100V 逐步調高）。

• 探頭功率耐受度：避免超過探頭額定電壓（通常 50-500V 可調），防止壓電晶片因過激勵產生非線性失真或疲勞損壞。




• 匹配原則：在保證回波清晰的前提下，盡量使用最低電壓以減少噪聲干擾（過高電壓可能激發雜波或探頭振鈴效應）。

    2. 脈沖寬度（激勵信號持續時間）的設置

• 作用：影響超聲波的能量集中度與檢測分辨率，與探頭頻率直接相關。

• 設置依據：

• 縱向分辨率需求：窄脈沖（如 0.1-1μs）對應寬頻帶信號，可提高分辨率（能區分距離更近的缺陷，Δx ≥ c?τ/2，c 為聲速，τ 為脈沖寬度），適用于薄工件或精密檢測。

• 穿透能力需求：寬脈沖（如 1-10μs）集中能量，延長超聲波傳播距離，適用于厚工件或高衰減材料（如混凝土檢測）。

• 探頭頻率匹配：脈沖寬度需與探頭中心頻率適配，通常脈沖寬度≈1/(2f)（f 為探頭頻率），例如 5MHz 探頭的最佳脈沖寬度約 0.1μs，以避免頻率混疊或能量分散。

• 實際調試：通過試測觀察回波波形，若缺陷信號與底波重疊，需減小脈沖寬度；若底波微弱，需增大脈沖寬度以增強能量。




    3. 探頭頻率的選擇

• 作用：決定超聲波的波長（λ=c/f），直接影響分辨率與穿透能力。

• 設置依據：

• 細晶材料（如鋁、鈦合金）：可選高頻（5-10MHz），兼顧分辨率與低衰減。

• 粗晶材料（如鑄鋼、奧氏體鋼）：選低頻（1-2MHz），減少晶界散射衰減。

• 薄層檢測（如涂層、焊縫熔深）：高頻探頭（15-50MHz）配合窄脈沖，利用近場高分辨率特性。

• 缺陷尺寸與分辨率：檢測小缺陷（如≤λ）需高頻探頭（如 10-20MHz），利用短波長提高缺陷反射效率；檢測大缺陷或粗晶材料（如晶粒尺寸≥λ/10 時產生散射衰減）需低頻探頭（如 0.5-2.5MHz）。

• 介質特性：

• 檢測模式：脈沖回波法常用 2-10MHz，穿透法可更低（0.5-1MHz）以提高透射信號強度。




4. 參數協同匹配原則

• 高頻探頭（高分辨率）：需搭配窄脈沖（避免頻率展寬）和適當發射電壓（補償高頻衰減，如檢測 10mm 以下鋁板時，5MHz 探頭 + 100V 電壓 + 0.2μs 脈沖）。

• 低頻探頭（高穿透）：可使用寬脈沖（增強能量）和中等電壓（避免過度激勵，如檢測 200mm 碳鋼時，2.5MHz 探頭 + 200V 電壓 + 1μs 脈沖）。

• 噪聲抑制：若背景噪聲強（如電磁干擾環境），可降低電壓并縮小脈沖寬度，通過提高接收增益（而非發射能量）來優化信噪比。

三、實際應用中的調試步驟

1. 初步設定：根據被測材料類型、厚度、缺陷預期尺寸，選擇探頭頻率（優先滿足分辨率或穿透需求）。

2. 發射電壓調整：從低電壓開始逐步增加，直至回波幅度達到屏幕滿幅的 60%-80%（避免飽和失真）。

3. 脈沖寬度優化：在保證缺陷信號與相鄰回波（如底面、界面）可分辨的前提下，盡量縮短脈沖寬度（或通過 “阻尼電阻” 調節探頭振蕩時間）。

4. 驗證匹配：通過試塊測試，觀察底波次數（反映穿透能力）和缺陷信號幅度（反映檢測靈敏度），若多次底波清晰且缺陷信號顯著，說明參數匹配合理。

總結

• 高頻 + 窄脈沖 + 適當電壓：適用于精細檢測（小缺陷、薄工件）。

• 低頻 + 寬脈沖 + 較高電壓：適用于厚工件、高衰減材料檢測。

• 所有設置需結合探頭特性（如阻尼、帶寬）與被測對象物理特性，通過理論計算與試驗調試實現最佳匹配。

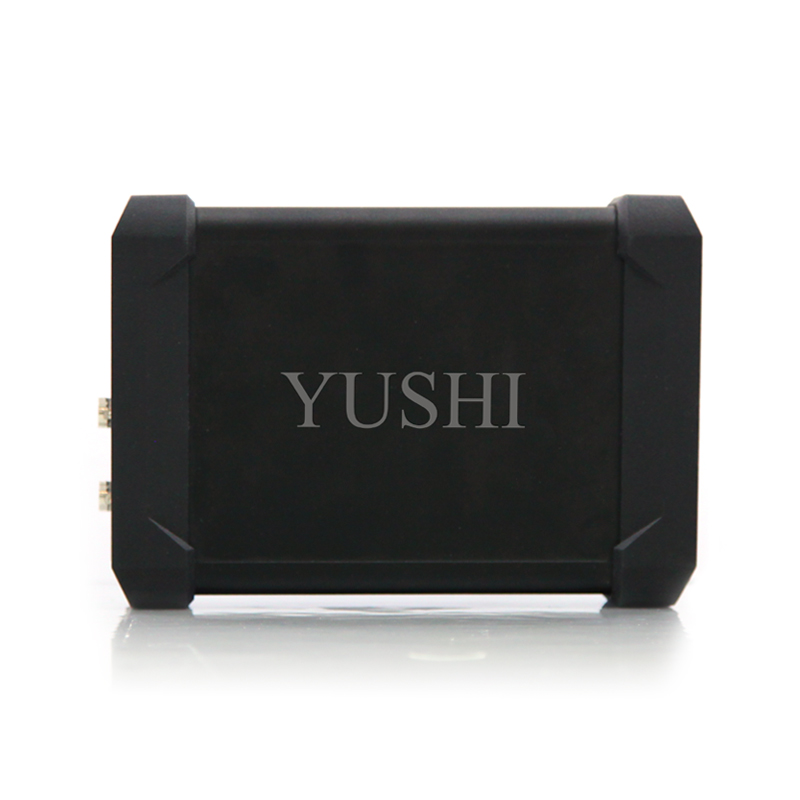

沈陽宇時先鋒研發生產的PR20是一款由計算機控制的性能優良的超聲波脈沖發生接收器。儀器連接計算機和示波器使用，可以幫助進行超聲波探傷、厚度測量、超聲波換能器檢測等，在無損檢測、材料分析等領域有著廣泛的用途。PR20包含一個基于Windows平臺的控制程序軟件，可以選擇觸發源、發射電壓、重復頻率和脈沖寬度，也可以切換接收器的單/雙晶模式，調節阻尼和增益，滿足用戶不同的使用需求。用戶還可以在各種主流的Windows系統下使用開放的SDK軟件開發包自主開發應用軟件。
