鋼板超聲檢測探頭和掃查方式如何選擇？

      1、探頭的選擇

     探頭的選擇包括探頭頻率、直徑和結構形式的選擇。

     由于鋼板品粒比較細，為了獲得較高的分辨力，宜選用較高的頻率，一般為 2.5-5MHZ。

     為了提高檢測效率，宜選用較大直徑的探頭。但對于厚度較小的鋼板，探頭直徑不宜過大，因?yàn)榇筇筋^近場區長度大，對檢測不利。一般探頭直徑范圍為?10-?30mm。

      探頭的結構形式主要根據板厚來確定。板厚較大時，常選用單晶直探頭。板厚較薄時可選用雙晶直探頭，因?yàn)殡p晶直探頭盲區很小。雙晶直探頭主要用于檢測厚度為6~20 mm 的鋼板。

       探頭數量根據需求來決定，在鋼板生產廠一般選擇多探頭多通道檢測，以提高檢測效率。

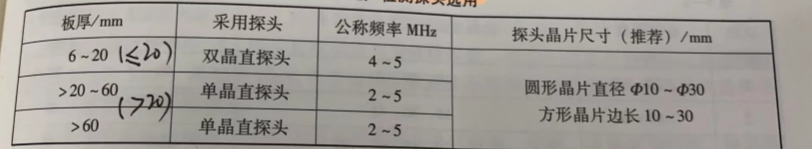

板材超聲檢測探頭選用表

2、掃查方式的選擇

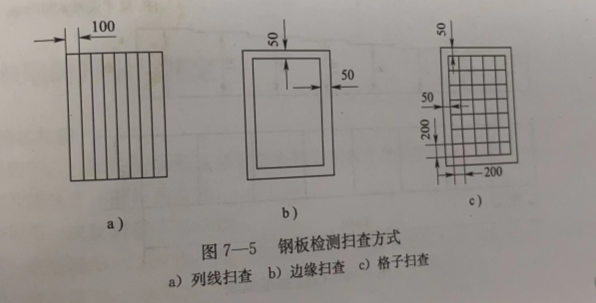

        根據鋼板用途和要求不同，采用的主要掃查方式分為全面掃查、列線掃查、邊緣掃查和格子掃查幾種。

        (1)全面掃查對鋼板作 100%的掃查，每相鄰兩次掃查應有 15%重復掃查面，探頭移動方向垂直于鋼板壓延方向。全面掃查用于要求較高的鋼板檢測。

        (2) 列線掃查 在鋼板上劃出等距離的平行列線，探頭沿列線掃查，一般列線間距不大于50或100 mm，并垂直于壓延方向。

     (3)邊緣掃查 在鋼板邊緣的一定范圍內作全面掃查，作全面掃查，如圖 7一5b 所示。

     (4)格子掃查:在板邊緣 50 mm 范圍內作全面掃，其余按 200 mmX200 mm 的格子線掃查，如圖 7一5c 所示。

3.掃查速度的選擇

      為了防止漏檢，手工檢測時掃查速度應在 0.2 m/s 以內，但還要根據所使用儀器的脈沖重復頻率和響應速度調整掃查速度，液晶顯示屏和其他響應速度較慢的儀器，應使用較小的掃查速度。

       水浸自動檢測系統的最大掃查速度與要求檢出的最小缺陷尺寸、所檢鋼板的板厚和超聲檢測儀器限定的脈沖重復頻率有關。

       在檢測時超聲脈沖之間的間隔時間，至少應大于超聲在材料中傳播時間 (脈沖在材料中往返所需時間)的 60 倍，只有這樣才能避免前一個脈沖的多次回波的干擾，避免形成幻象波。但脈沖最大重復頻率還應根據板厚決定。在高速掃查時，脈沖重復頻率應該足夠高，但至少是超聲脈沖在板中傳播時間的 3 倍，以便最小尺寸的缺陷信號能夠顯示。
